◆产品概述

     RXLG系列铝壳电阻，是用一种采用铝合金外壳和耐高温的有机硅树脂及镍，铬等电阻较大的合金电阻线在无碱性耐热陶瓷件上绕制而成。采用高绝缘阻燃材料填充灌封,便电阻基体与电阻丝及金属外壳紧密结合。壳体表面有散热沟槽,具有外形美观，散热快，结构稳固，积小功率大，耐高温、过载能力强，方便安装等特点。由于其耐气候性、耐振动性、安全性、美观性都大大优于传统陶瓷骨架式电阻器，因此大量传统陶瓷架式电阻器被铝壳电阻所取代，目前成为工控行业最理想配套电阻。

◆技术参数：

    功率范围： 40W-3KW

    电压范围： 0V-1500V

    阻值范围： 0.2Ω-1KΩ

    额定温升： ≤375℃

    耐压强度： AC2500V-60S    50Hz

    防护等级：IP：54

    引线长度：300mm

    额定功率下阻值变化≤±3%

    额定温升：320℃

    短时负荷能力：10倍功率6秒

    环境温度：-55℃+315℃

◆产品用途：

    ①做为制动电阻保护变频器、伺服等不受电机再生电能的危害，消耗电路中多余电能。

    ②电力电子负载测试中做为阻性负载功率单元，用于负载测试或老化试验；

    ③在电力电子设备中做为取样电阻、限流电阻、放电电阻、充电电阻、分压电阻，起动电阻、保护电阻等用途。

◆适用领域：

     常应用于变频器、起重机、张力控制、造纸机、印染机、电梯、船舶、电力系统、老化测试、限流负载等电气设备。

◆技术特点：

    ①符合ROHS规范和LEAD-FREE无铅标准。

    ②阻值及阻值允许偏差：1Ω≤R ±5%（J）,1Ω>R ±10%（K）

    ③额定负荷： 表面最高温度:50~200W≤275℃,＞200W≤350℃ l

    ④短时过负荷： 无可见损伤，ΔR≤±（5%R+0.05Ω）10倍 5s

    ⑤绝缘电阻： R≥100MΩ1min DC 1000Vl

    ⑥耐电压： 无可见损伤，无飞弧击穿 ΔR≤±（0.1%R+0.05） AC 3000V 5S  l

    ⑦电阻温度特性： ±260PPM/℃ (小于5Ω以不作检测) l

    ⑧端子强度： 无松动或机械损伤 45N 30S

    ⑨电阻体强度： 无可见损伤 200N 30S

    ⑩耐振性： 无可见损伤， ΔR≤±（0.1%R+0.05Ω）f:5-200Hz a=1g X.Y.Z各2h

    ⑪耐热性： 除端子外无明显变色和损伤，标志清晰350℃ 2hours

    ⑫热冲击： 无可见机械损伤 额定负载30分钟后-55℃温度下15min

    ⑬耐湿性： 无可见损伤，标志清晰，ΔR≤±（5%R+0.05Ω）

    ⑭绝缘电阻≥10MΩDC100 40℃ 95%RH 500hours

    ⑮ΔR≤±（5%R±0.05Ω）100%负荷

◆ 订货须知 Order the notice

     订货时必须知悉下列各项，我们客服人员可以更加方便快捷的评估出准确价格：

     1.电阻类型，是铝制电阻或波纹电阻，还是盘式可调电阻；　

     2.使用场合及用途是刹车电阻，取样电阻、限流电阻、放电电阻、充电电阻、分压电阻，起动电阻、保护电阻、还是老化负载测试电阻，这些参数更准确方便              我们做出评估；　

     3.额定功率，功率单位W(瓦特），如500W。为了保证长期运行安全须留有余量；　

     4.所需阻值单位Ω(欧姆），常用字母RJ表示，如30Ω常用表示为30RJ;

     5.是有否特殊技术要求，标准配置尺寸参数参照参数表；

     6.是否要求含税；

     7.收货地，是否要求含运费。

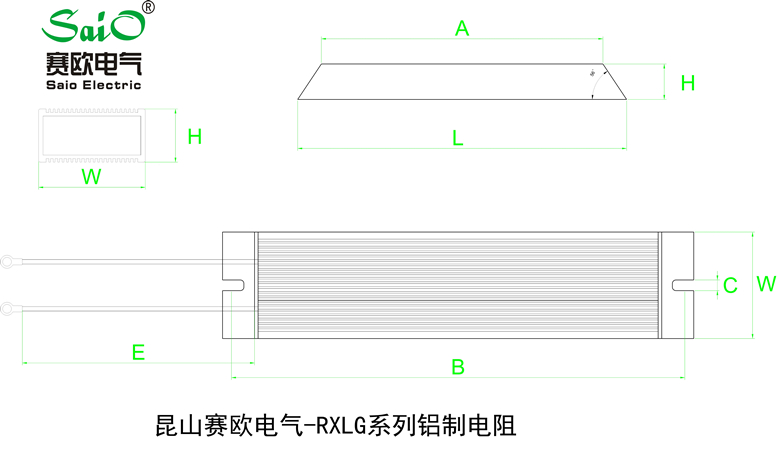

◆尺寸参数：
